الموائع
حين يكون التركيب الكامل أكثر مما يتطلبه العمل، ابدأ من كثافة النفط والوزن النوعي للغاز ونسبة الغاز إلى النفط. تعطي العلاقات التجريبية المنشورة خواص النفط والغاز والماء مقابل الضغط، مُتحقَّقًا منها مقابل نقاطك المخبرية وجاهزة لكل وحدة ولمحاكيك.
ما الذي يفعله

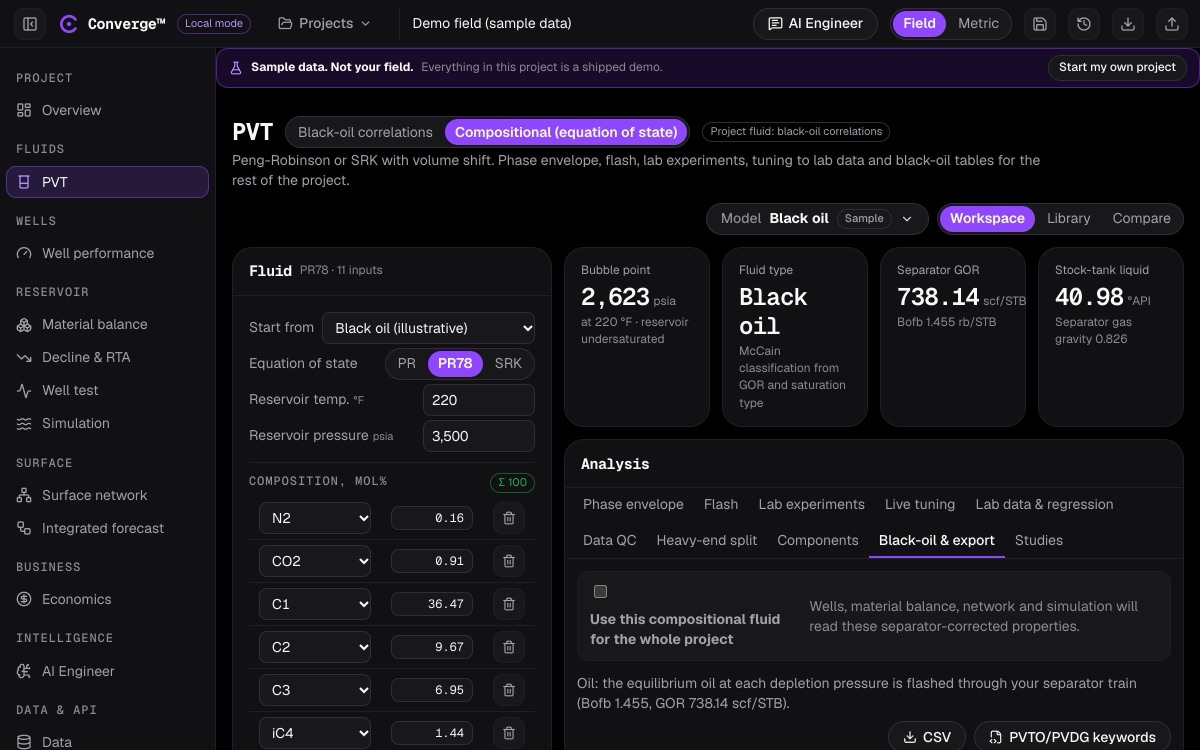

يعامل PVT للنفط الأسود مائع المكمن على أنه نفط خزان التخزين وغاز سطحي وماء، مع ذوبان الغاز في النفط كلما ارتفع الضغط. أدخل كثافة API للنفط والكثافة النوعية للغاز وGOR المنتَج ودرجة حرارة المكمن وأي نسبة من CO₂ وH₂S وN₂، فيحسب Converge نقطة الفقاعة ونسبة الغاز المذاب ومعاملات حجم التكوين والكثافات والانضغاطيات واللزوجات عبر نطاق الضغط.
تتوفر خمس مجموعات من ارتباطات النفط المنشورة. الصق النقاط المقيسة من تقرير المختبر فيرتّب Converge المجموعات حسب مدى إعادة كل منها لهذه النقاط، ثم يتيح لك معايرة المجموعة المختارة: أُسّ شكل Rs، ومُضاعِف وإزاحة لمعامل حجم التكوين وللزوجة. وتُحوَّل بيانات التحرير التفاضلي إلى أساس الفاصل قبل مقارنتها.
لأعمال المحاكاة، تأتي الجداول من مائع معادلة الحالة المُعايَر: يُومَض نفط التوازن عبر سلسلة الفواصل لديك بدلًا من وميض المكمن، وبهذا تطابق الحجوم التي يُبلغ عنها المحاكي ما ستقيسه الفواصل.
القدرات الرئيسية
تأتي نقطة الفقاعة ونسبة الغاز المذاب إلى النفط ومعامل حجم التكوين للنفط من إحدى خمس مجموعات علاقات تجريبية منشورة، تختارها أنت أو تُختار بالمواءمة مع نقاطك المخبرية.
تُحسب لزوجة النفط الميت والمشبع وغير المشبع كلٌّ على حدة، كما تقصد الطرق المنشورة.
تستخدم خواص الغاز ارتباطات الخواص شبه الحرجة مع تصحيح للمكونات الحامضية والخاملة، وتتبع خواص الماء ارتباطات McCain.
الارتباطات نقطة بداية. وحين تتوفر لديك قياسات، يقيس Converge الفجوة ويسدّها.
تأتي جداول النفط الأسود للمحاكيات من مائع معادلة الحالة المُعايَر، بعد وميضه عبر سلسلة الفواصل التي تحدّدها.
يُكتب كل ملف بالوحدات الحقلية أو المترية، جاهزًا للتضمين في ملف بيانات المحاكي.
سير العمل
أدخل كثافة API والكثافة النوعية للغاز وGOR ودرجة حرارة المكمن وأي نسبة من CO₂ وH₂S وN₂.
اختر مجموعة علاقات تجريبية، أو الصق الصفوف المخبرية ودع Converge يرتّب المجموعات الخمس حسب المواءمة.
طابِق أُسّ Rs وتعديلات Bo واللزوجة على النقاط المقيسة، إن توفرت لديك.
اجعل المائع مائع المشروع، لتقرأ كل وحدة الخواص نفسها.
نزّل جداول CSV، أو ملفات المحاكاة من منصة عمل معادلة الحالة.
التحقق
يُتحقق من كل مجموعة علاقات تجريبية مقابل حساب يدوي من المعادلات المنشورة، ومن معامل Z مقابل الطريقة المنشورة عند أربعة ضغوط. القيم بوحدات الحقل النفطي، كما تعطيها المراجع.
| الاختبار | المرجع | Converge | السماحية |
|---|---|---|---|
| نقطة الفقاعة بطريقة Standing، 35 °API، كثافة نوعية للغاز 0.75، 650 scf/STB، 200 °F (V1) | 2,748 psia | 2,747.8 psia | ±1.6 psi |
| معامل حجم التكوين للنفط عند نقطة الفقاعة وفق Standing (V3) | 1.375 rb/STB | 1.3749 rb/STB | 0.0005 rb/STB |
| لزوجة النفط الحي بطريقة Beggs-Robinson عند نقطة الفقاعة (V4) | 0.4927 cp | 0.4924 cp | 0.1% |
| معامل Z وفق Dranchuk-Abou-Kassem مع Sutton، وزن نوعي للغاز 0.7، عند 200 °F، من 1,000 إلى 10,000 psia (V6) | الطريقة المنشورة | 0.01–0.03% | 0.05% |
| تصحيح الضغط للزوجة الماء وفق McCain عند 5,000 psia (V7) | +28% | +28% | ±0.5 نقطة |
| معامل حجم تكوين الغاز عند 3,000 psia (V9) | 0.000983 rb/scf | 0.000983 rb/scf | 10⁻⁶ rb/scf |
تطابق مجموعات النفط الأربع الأخرى كلٌّ منها حسابها اليدوي، وتنعكس كل نقطة فقاعة عائدةً إلى نسبة الغاز إلى النفط المُدخلة.
المدخلات والمخرجات
الوحدات المترابطة
عيّنه مائعًا للمشروع فتقرؤه مباشرة الوحدات التي تعمل بمفاهيم النفط الأسود.
الأسئلة الشائعة
Standing وVasquez-Beggs وGlasø وPetrosky-Farshad وAl-Marhoun للنفط؛ وBeggs-Robinson وVasquez-Beggs وBeal للزوجة؛ وDranchuk-Abou-Kassem مع الخواص الحرجة الكاذبة لـ Sutton وتصحيح Wichert-Aziz للغاز؛ وMcCain للماء.
الصق نقاطك المخبرية، فيرتّب الاختيار التلقائي مجموعات النفط الخمس حسب دقة إعادة إنتاج كل منها لها. يمكنك قبول الأفضل مواءمةً أو اختيار غيرها، ثم معايرتها.
جدول يُومَض فيه نفط التوازن عند كل ضغط عبر سلسلة الفواصل لديك، بدلًا من وميضه مباشرة إلى ظروف خزان التخزين في خطوة واحدة. فتطابق معاملات حجم التكوين وGOR حينئذٍ ما ستقيسه الفواصل.
نعم. PVTO وPVDG وPVTW وDENSITY، أو PVTG وPVTO للمكثفات، إضافةً إلى RSVD وRVVD وجدول بصيغة الكلمات المفتاحية *PVT، وكلها بالوحدات الحقلية أو المترية. تأتي ملفات المحاكاة من منصة عمل معادلة الحالة؛ ويصدّر وضع العلاقات التجريبية بصيغة CSV.
نعم. يعدّل تصحيح Wichert-Aziz الخواص الحرجة الكاذبة لـ CO₂ وH₂S، ويُدرج N₂ في قواعد الخلط.
