الآبار
التدفق الداخل والخارج على مائع المشروع، مع التحليل العقدي لإيجاد نقطة التشغيل. تُرتَّب سبعة ارتباطات للرفع مقابل اختبارات آبارك، وتُصدَّر جداول الرفع بالصيغة التي يقرؤها محاكيك.
ما الذي يفعله

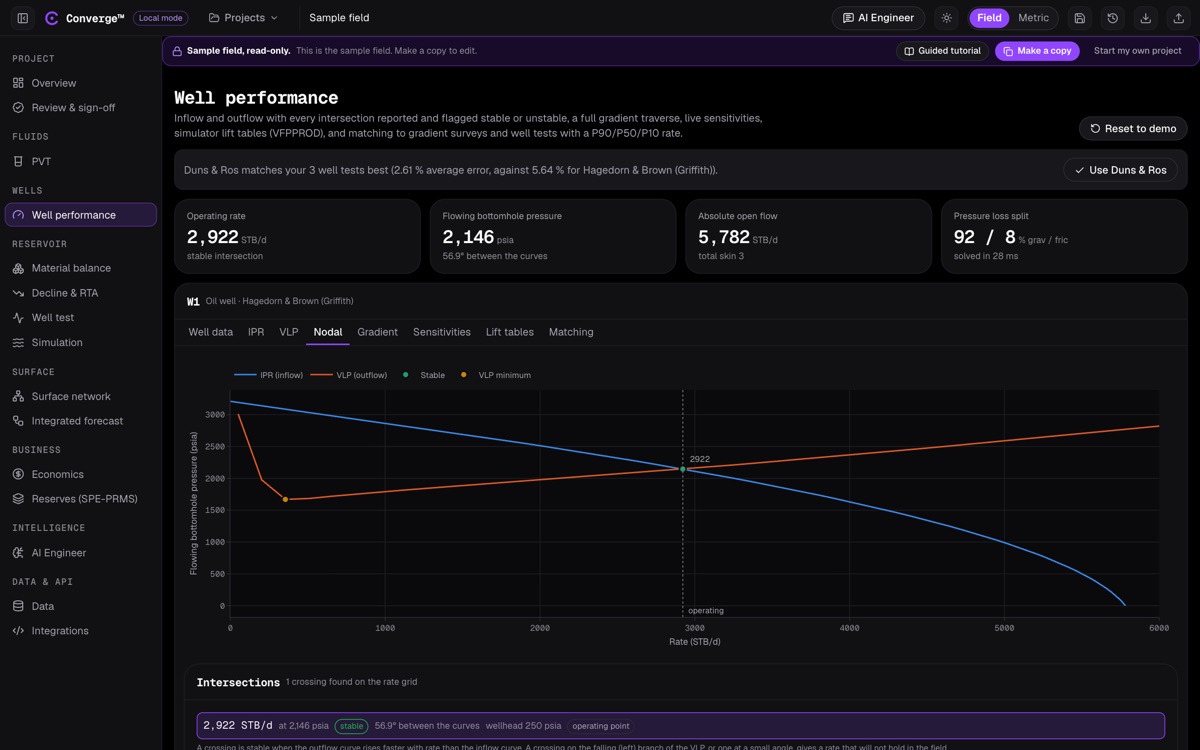

يجيب أداء الآبار عن السؤال الذي يبدأ به كل مهندس إنتاج: كم ستنتج هذه البئر، وما الذي يحدّ إنتاجها؟ يبني Converge علاقة أداء التدفق الداخل (IPR) من ضغط المكمن والإنتاجية، وأداء الرفع العمودي (VLP) من الأنابيب ومسح الانحراف ودرجة الحرارة، ثم يحلّ لإيجاد المعدل الذي تتوافق عنده العلاقتان.
يُبلَّغ عن كل تقاطع ويُوسم مستقرًا أو غير مستقر، مع الحد الأدنى لمنحنى الرفع. ويُظهر مسار الضغط الكامل مواضع الفواقد، مقسّمة بين الجاذبية والاحتكاك. وتُظهر تحليلات الحساسية على ما يصل إلى 19 معاملًا ما يحرّك المعدل، ويحوّل تشغيل مونت كارلو ذو البذرة الثابتة المدخلات غير المؤكدة إلى معدل عند P90 وP50 وP10 مع ترتيب للتأثير.
حين تتوفر لديك اختبارات آبار، يرتّب Converge علاقات الرفع السبع كلها مقابلها، ويواءم مضاعِفات الجاذبية والاحتكاك، ويتحقق مقابل مسح تدرج، ويواءم IPR، فيكون النموذج الذي تتنبأ به هو الذي يعيد إنتاج سلوك الحقل.
القدرات الرئيسية
اختر نموذج التدفق الداخل الذي يناسب البئر والبيانات المتوفرة لديك، من مؤشر إنتاجية واحد إلى اختبارات الضغط العكسي.
يُبنى عامل الضرر الكلي من مكوّناته، فترى ما يساهم به كل منها.
سبعة ارتباطات متعددة الأطوار تغطي آبار النفط والغاز، مع مسح الانحراف ومقطع درجة الحرارة.
نقطة التشغيل، وما الذي قد يغيّرها.
افرز خيارات الرفع وحدود السطح على نموذج البئر نفسه.
عايِر النموذج على الحقل، ثم سلّمه إلى المحاكي.
سير العمل
أدخل مسح الانحراف، وأنابيب الإنتاج، ودرجة الحرارة، وظروف رأس البئر أو الخانق، وأي وسيلة رفع.
اختر نموذج IPR وضغط المكمن والإنتاجية وعامل الضرر، أو طابقها من الاختبارات.
اختر ارتباطًا للرفع، أو دع تبويب المطابقة يرتّب السبعة جميعها مقابل اختباراتك.
اقرأ معدل التشغيل واستقراره والحد الأدنى لـ VLP، ثم مسار الضغط.
شغّل تحليلات الحساسية ومعدل مونت كارلو، وقيّم مبدئيًا الرفع بالغاز أو ESP.
اكتب جداول الرفع VFPPROD وCSV للمحاكي، وCSV للتدرج.
التحقق
لا يوجد مثال محلول في الكتب المرجعية بإجابة مُعلنة لهذه الارتباطات، لذا تُقارن بتطبيقات مستقلة مفتوحة المصدر، ويُقارن مسار الطور الواحد بالإجابة الدقيقة. وتعني الشَّرطة أن المعيار المرجعي يُبلغ عن درجة التوافق بدلًا من عتبة نجاح.
| الاختبار | المرجع | Converge | السماحية |
|---|---|---|---|
| Beggs وBrill (1973) | تطبيقان مستقلان، 14 حالة جريان | ضمن 0.1% | — |
| Gray (1974) | تطبيقان مستقلان، 14 حالة جريان | في حدود 0.2% | — |
| Duns وRos (1963) | تطبيق مستقل، جريان فقاعي وسدادي وضبابي | ضمن 1% | — |
| مقطع كامل لبئر غاز، 10,000 ft، جاف ورطب | تطبيق مستقل | 0.02–0.18% | — |
| مقطع سائل أحادي الطور، بئر مائلة | هيدروستاتيكا دقيقة مع احتكاك Colebrook | ضمن 10⁻⁹ | — |
| التدرج الهيدروستاتيكي في نموذج البئر (V23) | 18.06 lbm/ft³ تعطي 0.1254 psi/ft | 0.1254 psi/ft | 10⁻⁴ psi/ft |
ارتباطات Hagedorn-Brown وOrkiszewski وAziz-Govier-Fogarasi مُطبَّقة لكنها ليست بعد على صفحة المعايير المرجعية.
المدخلات والمخرجات
الوحدات المترابطة
تأخذ البئر الجديدة مائعها من مائع المشروع، ويعطي مائع المكثف الغازي بئر غاز.
الأسئلة الشائعة
أدخل اختبارات آبارك فيرتّب Converge الارتباطات السبعة جميعها حسب متوسط الخطأ مقابلها، ثم يطبّق أفضلها بنقرة واحدة. ويمكنك فوق ذلك مطابقة مُضاعِفات الجاذبية والاحتكاك.
نعم. يكتب Converge جداول الرفع VFPPROD على نطاق المعدل وضغط رأس الأنابيب ونسبة الماء ونسبة الغاز ومعدل غاز الرفع، بالوحدات الحقلية، إضافةً إلى الجداول نفسها بصيغة CSV.
تستخدم الآبار الأفقية نموذج التدفق الداخل لـ Joshi. وتُنمذج الآبار المكسّرة هيدروليكيًا عبر عامل الضرر المكافئ للكسر وفق Cinco-Ley وSamaniego، مُتحقَّقًا منه مقابل حد Prats. ولم تُبنَ بعد نماذج التدفق الداخل العابر ومتعدد الكسور.
يعاين تشغيل مونت كارلو ذو البذرة الثابتة المدخلات غير المؤكدة ويعرض معدلات P90 وP50 وP10، مع ترتيب Spearman للمدخلات الأكثر تأثيرًا.
يمكنك إجراء فرز أولي لكليهما. يعطي الرفع بالغاز منحنى المعدل مقابل الحقن مع أمثليته الفنية والاقتصادية. وتستخدم ESP منحنى الرفع لكل مرحلة الذي تُدخله، مُعايَرًا للتردد وفق قوانين التشابه. ولا تشمل الوحدة تحديد تباعد الصمامات واختيار المضخة من الكتالوج.
